Продукция
-
Кованные стержни из инструментальной и матричной стали
-
Мартенситная нержавеющая сталь
-
Рулонный лист
-
Гидроэлектротехнические и жаропрочные стали
-
Прокатные стержни из инструментальной и матричной стали
-
Инструментальная сталь и штамповая сталь
-
Инструментальная сталь и штамповая сталь
-
Кованные стержни из инструментальной и матричной стали
-
Закалка осаждением нержавеющей стали
-
Катаная проволока из инструментальной и штамповой стали
-
Профили специальной формы
-
Инструментальная сталь и штамповая сталь
-
Профили специальной формы
-
Закалка осаждением нержавеющей стали
-
Мартенситная нержавеющая сталь
-
Мартенситная нержавеющая сталь
Гидроэлектротехнические и жаропрочные стали
Типичные марки стали:
ASTM A276 S41500(04Cr13Ni5Mo, X3CrNiMo 13-4, 1.4313, SUS F6NM)
1.4313 сталь является усовершенствованной версией литой стали CA-6NM и представляет собой сверхнизкоуглеродистую мартенситную нержавеющую сталь. Она обладает хорошей прочностью, вязкостью, свариваемостью и износостойкостью. Эта сталь отличается от высокоуглеродистого мартенсита тем, что укрепляется не за счёт образования карбидов, а за счёт формирования низкоуглеродистого мартенсита с высокой вязкостью и дополнительного легирования никелем и молибденом.
Описание
маркер
● 1.4313 сталь является усовершенствованной версией литой стали CA-6NM и представляет собой сверхнизкоуглеродистую мартенситную нержавеющую сталь. Она обладает хорошей прочностью, вязкостью, свариваемостью и износостойкостью. Эта сталь отличается от высокоуглеродистого мартенсита тем, что укрепляется не за счёт образования карбидов, а за счёт формирования низкоуглеродистого мартенсита с высокой вязкостью и дополнительного легирования никелем и молибденом. Благодаря соответствующей термообработке, сталь формирует композитную структуру из низкоуглеродистого пластинчатого мартенсита и реверсивного аустенита, что обеспечивает сохранение высокой прочности вместе с хорошей вязкостью и свариваемостью.
Области применения
● Энергетическая промышленность: используется для изготовления ключевых компонентов в гидроэнергетике, таких как лопатки турбин, колеса и нижние кольца, а также для лопаток паровых турбин и болтов в тепловой энергетике.
● Нефтехимическая промышленность: используется для изготовления оборудования для нефтепереработки, резервуаров, трубопроводов и реакционных сосудов, а также бурильных труб, нефтепроводов, насосных штанг для нефтяных скважин.
● Машиностроение: используется для изготовления механических деталей, таких как подшипники, шестерни и болты.
● Морская инженерия: используется для изготовления корпусных конструкционных пластин, судовых трубопроводов, клапанов, а также для поршней, шатунов и коленчатых валов судовых двигателей.
● Фармацевтика и пищевая переработка: используется для изготовления оборудования и емкостей для фармацевтической промышленности, хирургических инструментов, имплантатов и т.д., а также для оборудования и емкостей для пищевой промышленности, смесителей, транспортных трубопроводов, хранилищ и т.д.
● Типичные процессы термообработки и механические свойства при комнатной температуре
| Температура горячей формовки ℃ | Код термообработки | Отжиг при °C | Закалка при ℃ | Отпуск при ℃ | Толщина или диаметр
мм |
Твёрдость HB max. |
Прочность текучести
σ0.2 MPa |
Прочность при растяжении
σb (MPa) |
E % min. | KCV J min. | ||
| long. | tr. | long. | tr. | |||||||||
| 900~1150
Охлаждение на воздухе |
+A | 600~650
Охлаждение в печи, на воздухе |
- | - | - | 320 | - | Max.1100 | - | - | - | - |
| +QT780 | - | 950~1050
Охлаждение в масле, на воздухе |
550~600 | ≤160 | - | ≥620 | 800~980 | 15 | - | 70 | - | |
| 160＜t≤250 | - | 12 | - | 50 | ||||||||
| +QT900 | - | 950~1050
Охлаждение в масле, на воздухе |
520~580 | ≤160 | - | ≥800 | 900~1100 | 12 | - | 50 | - | |
| 160＜t≤250 | - | 10 | - | 40 | ||||||||

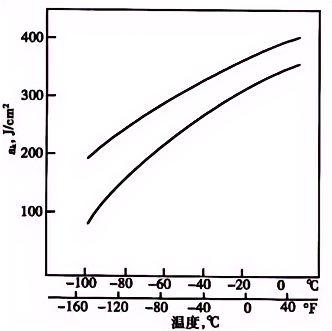

● Связь ударной вязкости (Q+T) и температуры испытания:

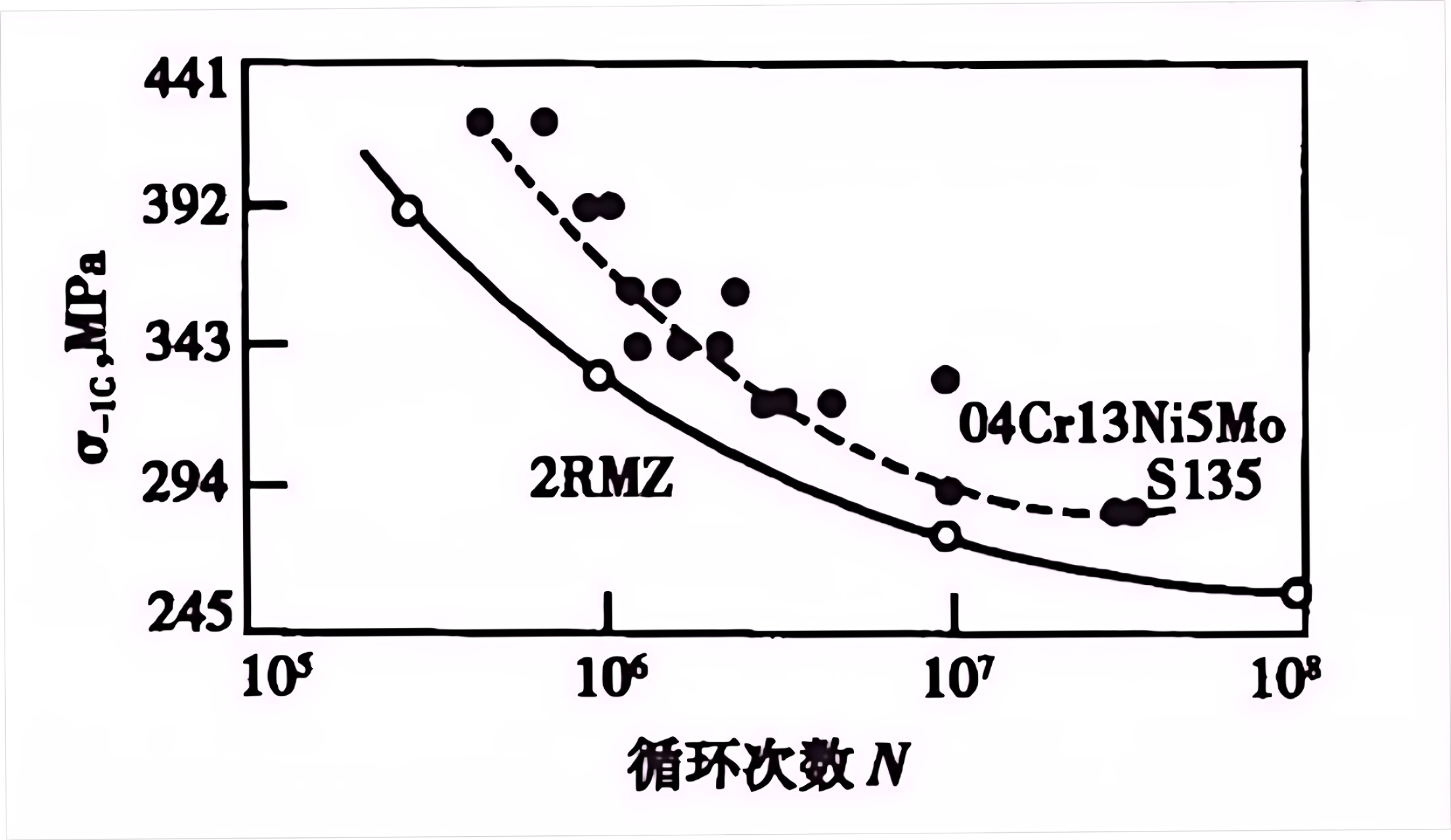

● Усталостные свойства водопроводной воды
Расход водопроводной воды составляет 500 мл/мин
● Износостойкость
Таблица сравнения износостойкости стали 1.4313 в воде с содержанием песка.
| Марка стали | Твёрдость HB | Время испытания, ч | Скорость износа мг/(см²·ч) |
| ZG30 | 121 | 4 | 7.47 |
| 304 | 158 | 4 | 4.63 |
| 17-4PH | 321 | 4 | 4.35 |
| 1.4313 | 285 | 4 | 1.12 |
Примечание: содержание песка в воде 50 кг/м³, скорость испытания 13.24~14.45 м/с.
● Коррозионная стойкость
Коррозионная стойкость

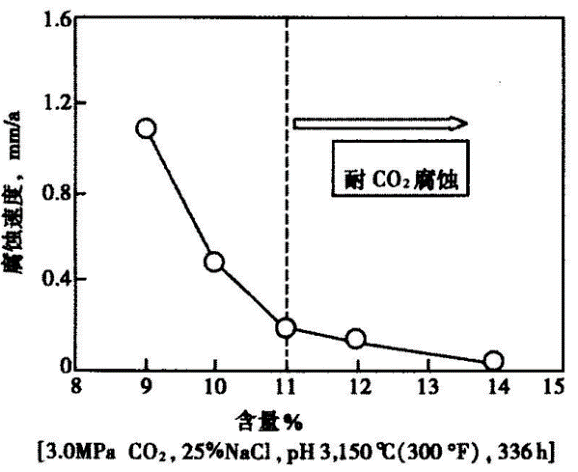

Стойкость к коррозии в CO2

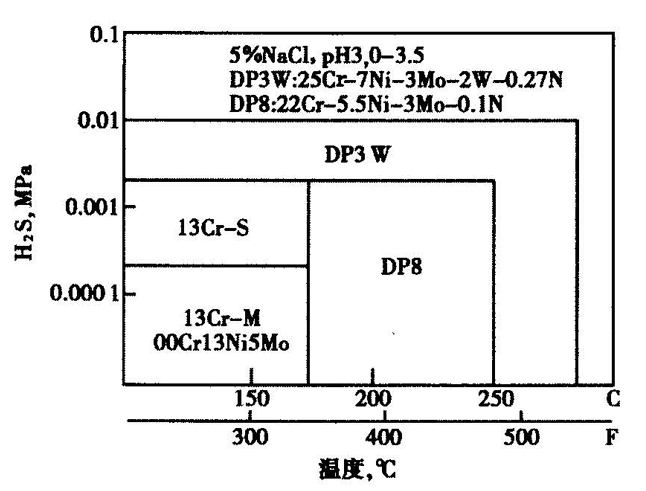

● Предел использования стали 1.4313 в H2S
связаться с нами
Сопутствующие популярные продукты
Катаная проволока из инструментальной и штамповой стали
Диапазон спецификаций: диаметр φ5.0~15mm Тип материала: ● Мартенситная нержавеющая сталь ● осажденная закаленная нержавеющая сталь ● Никелевая легированная сталь Стандарты производства:GB/ASME/ASTM/EN/ISO/технические соглашения и другие.
Прокатные стержни из инструментальной и матричной стали
форма: кругой прут, Шестигранная стержень, Плоская стержень, Квадратная стержень Диапазон спецификаций: Диаметр: φ16~130mm, Длина противоположной стороны: 16~130mm, толщина: 10~80mm, ширина: 310~610mm Тип материала: ● Мартенситная нержавеющая сталь ● осажденная закаленная нержавеющая сталь ● Сталь для горячих штамповок ● Сталь для холодных штамповок ● Сталь для пластмассовых штамповок ● Никелевая легированная сталь Стандарты производства:GB/ASME/ASTM/EN/ISO/технические соглашения и другие.
Мартенситная нержавеющая сталь
Типичные марки стали 9Cr18(95Cr18 / 440A), 9Cr18Mo(102Cr17Mo / 440C), 9Cr18MoV(90Cr18MoV /440B ) Все относятся к самой высокой хромовой высокоуглеродистой мартенситной нержавеющей стали, высокой твердости, высокой прочности, хорошей износостойкости, общей обрабатываемости (большая вязкость, быстрое нагревание при обработке), с магнитной и определенной вязкостью; Устойчивость к коррозии улучшилась по сравнению с мартенситной нержавеющей сталью Cr17, а другие характеристики аналогичны характеристикам мартенситной нержавеющей стали Cr17.
Кованные стержни из инструментальной и матричной стали
форма: кругой прут, Плоская стержень, Квадратная стержень Диапазон спецификаций: Диаметр: φ80~1000mm, толщина: 70~1000mm, ширина: 300~2000mm Тип материала: ● Мартенситная нержавеющая сталь ● осажденная закаленная нержавеющая сталь ● Сталь для горячих штамповок ● Сталь для холодных штамповок ● Сталь для пластмассовых штамповок ● Никелевая легированная сталь Стандарты производства:GB/ASME/ASTM/EN/ISO/технические соглашения и другие.
Инструментальная сталь и штамповая сталь
Типичные марки стали: ASTM A959 UNS S43100(431、14Cr17Ni2) 431 сталь является классической мартенситной нержавеющей сталью, одной из лучших по сочетанию прочности и вязкости среди мартенситных нержавеющих сталей. Она обладает хорошей коррозионной стойкостью к окислительным кислотам, большинству органических кислот и водным растворам органических солей. Сталь обладает хорошей термической стабильностью, способна сохранять свои механические свойства и стабильность структуры при высоких температурах.
Закалка осаждением нержавеющей стали
Типичные марки стали: ASTM A564 S17700 (631, 17-7PH, 07Cr17Ni7Al) 631 сталь является полу-аустенитной осаждающуюсь закаленную нержавеющую сталь. Эта марка стали обладает хорошими металлургическими и производственными характеристиками. В состоянии твердого раствора она сохраняет аустенитную структуру, что облегчает её обработку и формовку. В этом состоянии структура стали является метастабильной, и после настройки и старения можно получить необходимую прочность и вязкость. Уровень прочности может достигать 1600 МПа.
Гидроэлектротехнические и жаропрочные стали
Типичные марки стали: 13Cr11Ni2W2MoV（13X11H2B2Mф） Сталь 13Cr11Ni2W2MoV относится к мартенситным нержавеющим сталям. Ее химический состав придает ей уникальные свойства. Содержание хрома (Cr) около 11% обеспечивает базовую коррозионную стойкость, позволяя стали противостоять определенной степени окисления и химического воздействия и замедлять скорость ржавления в влажной и соленой среде.
Мартенситная нержавеющая сталь
Типичные марки стали 9Cr18(95Cr18 / 440A), 9Cr18Mo(102Cr17Mo / 440C), 9Cr18MoV(90Cr18MoV /440B ) Все относятся к самой высокой хромовой высокоуглеродистой мартенситной нержавеющей стали, высокой твердости, высокой прочности, хорошей износостойкости, общей обрабатываемости (большая вязкость, быстрое нагревание при обработке), с магнитной и определенной вязкостью; Устойчивость к коррозии улучшилась по сравнению с мартенситной нержавеющей сталью Cr17, а другие характеристики аналогичны характеристикам мартенситной нержавеющей стали Cr17.
Закалка осаждением нержавеющей стали
Типичные марки стали: ASTM A564 S15500 (XM-12, 15-5PH, 05Cr15Ni5Cu4Nb) 15-5PH сталь представляет собой мартенситную осаждающуюсь закаленную нержавеющую сталь, разработанную на основе 630 (17-4PH). Содержание меди и хрома несколько ниже, а никеля немного выше, чем у стали 630. Помимо высокой прочности, она отличается высокой поперечной вязкостью и хорошей ковкостью. Коррозионная стойкость сопоставима с 630 и наилучшая при состоянии H900. В состоянии A или при старения температурой ≥523°C обладает хорошей стойкостью к коррозионному против стресс-коррозии в морской атмосфере.
Инструментальная сталь и штамповая сталь
Типичные марки стали: ASTM A681 UNS T20813 (H13、1.2344、4Cr5MoSiV1、X40CrMoV5-1) Сталь H13 относится к хромовой горчей формовочной стали, благодаря высокому содержанию хрома обладает высокой прокаливаемостью. При добавлении 1% Mo прокаливаемость улучшается, поэтому крупногабаритные формы также могут подвергаться закалке на воздухе.
Рулонный лист
Диапазон спецификаций: толщина: 4.0~100mm, ширина: 310~2200mm Тип материала: ● Мартенситная нержавеющая сталь ● осажденная закаленная нержавеющая сталь ● Сталь для горячих штамповок ● Сталь для холодных штамповок ● Сталь для пластмассовых штамповок ● Никелевая легированная сталь Стандарты производства:GB/ASME/ASTM/EN/ISO/технические соглашения и другие.
Инструментальная сталь и штамповая сталь
Cr12MoV сталь является широко используемой холодной формовочной сталью. По сравнению со сталью Cr12, она имеет более низкое содержание углерода и более равномерное распределение карбидов. Обладает хорошей прокаливаемостью (при сечении или диаметре не более 300~400 мм может быть полностью прокалена, при 70~80 мм может быть закалена на воздух), высокой прочностью, хорошей вязкостью и высокой износостойкостью. Подходит для изготовления различных форм и инструментов с большим сечением, сложной формой и высокой нагрузкой.
Мартенситная нержавеющая сталь
Типичные марки стали 9Cr18(95Cr18 / 440A), 9Cr18Mo(102Cr17Mo / 440C), 9Cr18MoV(90Cr18MoV /440B ) Все относятся к самой высокой хромовой высокоуглеродистой мартенситной нержавеющей стали, высокой твердости, высокой прочности, хорошей износостойкости, общей обрабатываемости (большая вязкость, быстрое нагревание при обработке), с магнитной и определенной вязкостью; Устойчивость к коррозии улучшилась по сравнению с мартенситной нержавеющей сталью Cr17, а другие характеристики аналогичны характеристикам мартенситной нержавеющей стали Cr17.
Закалка осаждением нержавеющей стали
Типичные марки стали: ASTM A564 UNS S17400 (630, 17-4PH, 05Cr17Ni4Cu4Nb) 630 сталь — это мартенситная осаждающаяся закаленная нержавеющая сталь, прочность которой можно регулировать путем изменения технологии термообработки. Основные механизмы упрочнения — это мартенситная фазовая трансформация и осаждение, возникающее в процессе старения. Благодаря низкому содержанию углерода, высокому содержанию хрома и наличию меди, эта сталь обладает хорошей коррозионной стойкостью, высокой стабильностью при повышенных температурах и сильной усталостной коррозионной стойкостью. Она легко обрабатывается, но сложна для глубокой холодной формовки.
Прокатные стержни из инструментальной и матричной стали
форма: кругой прут, Шестигранная стержень, Плоская стержень, Квадратная стержень Диапазон спецификаций: Диаметр: φ16~130mm, Длина противоположной стороны: 16~130mm, толщина: 10~80mm, ширина: 310~610mm Тип материала: ● Мартенситная нержавеющая сталь ● осажденная закаленная нержавеющая сталь ● Сталь для горячих штамповок ● Сталь для холодных штамповок ● Сталь для пластмассовых штамповок ● Никелевая легированная сталь Стандарты производства:GB/ASME/ASTM/EN/ISO/технические соглашения и другие.
Кованные стержни из инструментальной и матричной стали
форма: кругой прут, Плоская стержень, Квадратная стержень Диапазон спецификаций: Диаметр: φ80~1000mm, толщина: 70~1000mm, ширина: 300~2000mm Тип материала: ● Мартенситная нержавеющая сталь ● осажденная закаленная нержавеющая сталь ● Сталь для горячих штамповок ● Сталь для холодных штамповок ● Сталь для пластмассовых штамповок ● Никелевая легированная сталь Стандарты производства:GB/ASME/ASTM/EN/ISO/технические соглашения и другие.
