Продукция
-
Гидроэлектротехнические и жаропрочные стали
-
Кованные стержни из инструментальной и матричной стали
-
Закалка осаждением нержавеющей стали
-
Инструментальная сталь и штамповая сталь
-
Мартенситная нержавеющая сталь
-
Закалка осаждением нержавеющей стали
-
Гидроэлектротехнические и жаропрочные стали
-
Профили специальной формы
-
Инструментальная сталь и штамповая сталь
-
Рулонный лист
-
Прокатные стержни из инструментальной и матричной стали
-
Мартенситная нержавеющая сталь
-
Катаная проволока из инструментальной и штамповой стали
-
Профили специальной формы
-
Гидроэлектротехнические и жаропрочные стали
-
Прокатные стержни из инструментальной и матричной стали
Закалка осаждением нержавеющей стали
Типичные марки стали:
ASTM A564 UNS S17400 (630, 17-4PH, 05Cr17Ni4Cu4Nb)
630 сталь — это мартенситная осаждающаяся закаленная нержавеющая сталь, прочность которой можно регулировать путем изменения технологии термообработки. Основные механизмы упрочнения — это мартенситная фазовая трансформация и осаждение, возникающее в процессе старения. Благодаря низкому содержанию углерода, высокому содержанию хрома и наличию меди, эта сталь обладает хорошей коррозионной стойкостью, высокой стабильностью при повышенных температурах и сильной усталостной коррозионной стойкостью. Она легко обрабатывается, но сложна для глубокой холодной формовки.
Описание
маркер
Области применения
● Авиакосмическая промышленность: можно использоваться для изготовления высокопрочных деталей, таких как компоненты двигателей самолетов, руль управления летательных аппаратов, шасси авиационной техники, а также конструкционные элементы вертолетных палуб.
● Нефтехимическая промышленность: используется для изготовления трубопроводов, клапанов, корпусов насосов и других коррозионно-стойких компонентов, способных выдерживать коррозию нефтяных и химических сред, и обладающих достаточной прочностью для работы в условиях высокого давления и температуры.
● Машиностроение: подходит для изготовления различных механических деталей, таких как валы, шестерни, болты, например, насосные валы и компоненты масляных систем.
● Пищевая промышленность: хорошей коррозионной стойкостью используется для изготовления оборудования для пищевой обработки, таких как детали пищевых машин и контейнеры для хранения продуктов, соответствующие гигиеническим стандартам пищевой промышленности.
● Медицинское инструменты:используется для изготовления различных медицинских инструментов и оборудования, таких как хирургические инструменты и имплантаты.
● Ядерная промышленность:используется для изготовления оборудования, связанного с ядерной промышленностью, например, контейнеров для радиоактивных отходов.
● Морская инженерия: подходит для конструкционных элементов и оборудования в морской среде, таких как детали морских платформ и строительство судов.
● Режимы термообработкии характеристики
| Состояние поставки | Термообработка | Твёрдость
HRC |
Твёрдость
HBW |
Прочность при растяжении
σb Min.(MPa) |
Прочность текучести
σs Min.(MPa) |
Удлинение
δ Min.(%) |
Cужение сечения
ψ Min.(%) |
Сила удара
KCV Min. (J) |
| A | 1040±15℃，
AC/WC to ＜32℃ |
≤38 | ≤363 | / | / | / | / | / |
| H900 | 480℃×1h，AC | ≥40 | ≥388 | 1310 | 1170 | 10 | 40 / 35 | / |
| H925 | 495℃×4h，AC | ≥38 | ≥375 | 1170 | 1070 | 10 | 44 / 38 | 6.8 |
| H1025 | 550℃×4h，AC | ≥35 | ≥331 | 1070 | 1000 | 12 | 45 | 20 |
| H1075 | 580℃×4h，AC | ≥32 | ≥311 | 1000 | 860 | 13 | 45 | 27 |
| H1100 | 595℃×4h，AC | ≥31 | ≥302 | 965 | 795 | 14 | 45 | 34 |
| H1150 | 620℃×4h，AC | ≥28 | ≥277 | 930 | 725 | 16 | 50 | 41 |
| H1150M | 760℃×2h AC + 620℃×4h AC | ≥24 | ≥255 | 795 | 520 | 18 | 55 | 75 |
| H1150D | 620℃×4h AC + 620℃×4h AC | 24~33 | 255~311 | 860 | 725 | 16 | 50 | 41 |

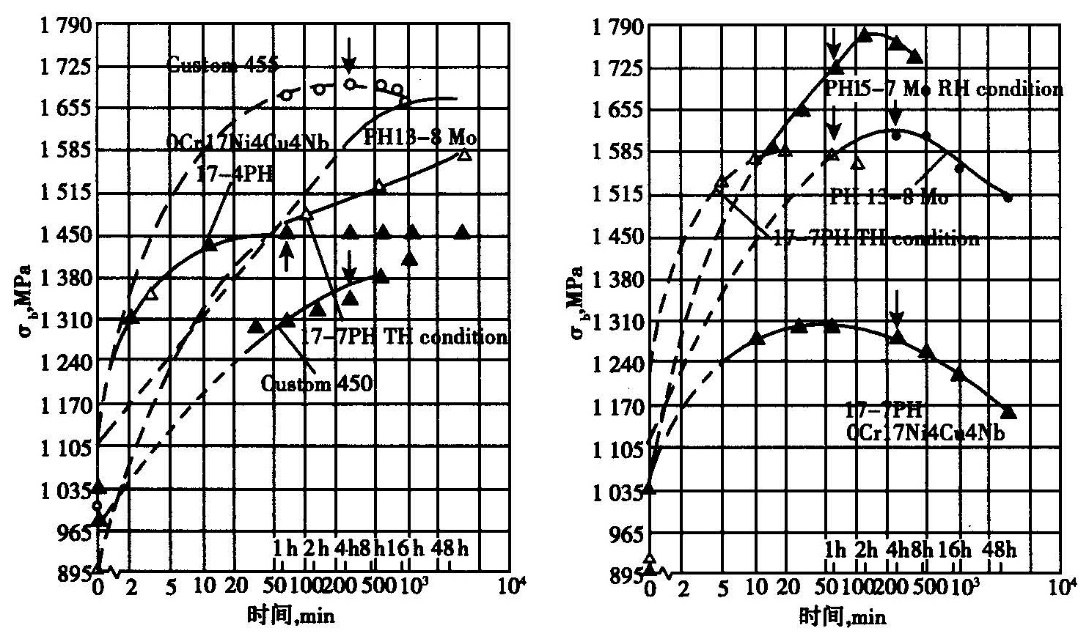

● Кривая прочности от времени старения
Температура старения составляет 480℃
Температура старения составляет 510℃

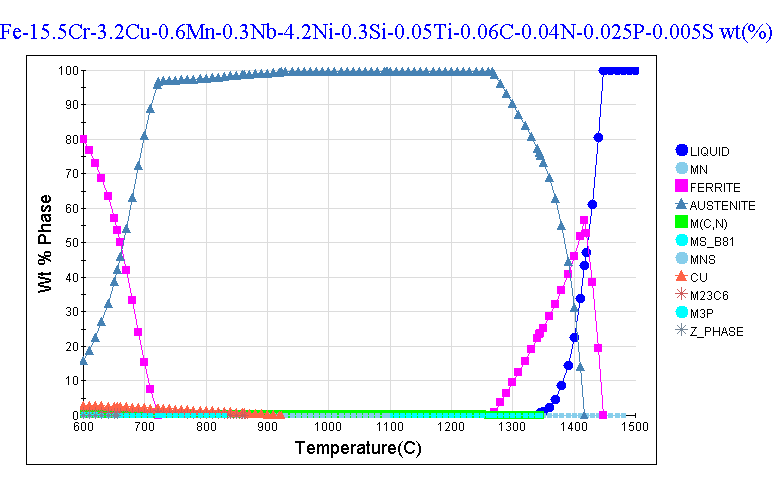

● Диаграмма фазового равновесия

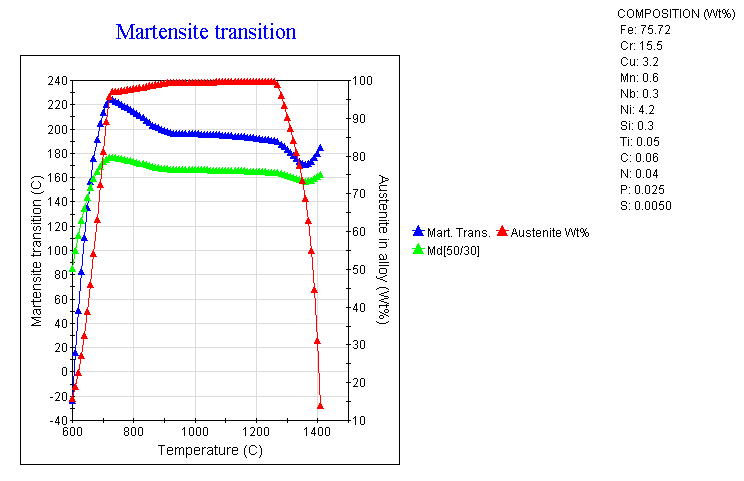

● Кривая температуры мартенситного фазового перехода
связаться с нами
Сопутствующие популярные продукты
Инструментальная сталь и штамповая сталь
Cr12MoV сталь является широко используемой холодной формовочной сталью. По сравнению со сталью Cr12, она имеет более низкое содержание углерода и более равномерное распределение карбидов. Обладает хорошей прокаливаемостью (при сечении или диаметре не более 300~400 мм может быть полностью прокалена, при 70~80 мм может быть закалена на воздух), высокой прочностью, хорошей вязкостью и высокой износостойкостью. Подходит для изготовления различных форм и инструментов с большим сечением, сложной формой и высокой нагрузкой.
Профили специальной формы
Диапазон спецификаций: В соо тветствии с т ехническими требованиям и. Тип материала: ● Мартенситная нержавеющая сталь ● осажденная закаленная нержавеющая сталь ● Сталь для горячих штамповок ● Сталь для холодных штамповок ● Сталь для пластмассовых штамповок ● Никелевая легированная сталь
Мартенситная нержавеющая сталь
Типичные марки стали 9Cr18(95Cr18 / 440A), 9Cr18Mo(102Cr17Mo / 440C), 9Cr18MoV(90Cr18MoV /440B ) Все относятся к самой высокой хромовой высокоуглеродистой мартенситной нержавеющей стали, высокой твердости, высокой прочности, хорошей износостойкости, общей обрабатываемости (большая вязкость, быстрое нагревание при обработке), с магнитной и определенной вязкостью; Устойчивость к коррозии улучшилась по сравнению с мартенситной нержавеющей сталью Cr17, а другие характеристики аналогичны характеристикам мартенситной нержавеющей стали Cr17.
Прокатные стержни из инструментальной и матричной стали
форма: кругой прут, Шестигранная стержень, Плоская стержень, Квадратная стержень Диапазон спецификаций: Диаметр: φ16~130mm, Длина противоположной стороны: 16~130mm, толщина: 10~80mm, ширина: 310~610mm Тип материала: ● Мартенситная нержавеющая сталь ● осажденная закаленная нержавеющая сталь ● Сталь для горячих штамповок ● Сталь для холодных штамповок ● Сталь для пластмассовых штамповок ● Никелевая легированная сталь Стандарты производства:GB/ASME/ASTM/EN/ISO/технические соглашения и другие.
Инструментальная сталь и штамповая сталь
Типичные марки стали: ASTM A959 UNS S43100(431、14Cr17Ni2) 431 сталь является классической мартенситной нержавеющей сталью, одной из лучших по сочетанию прочности и вязкости среди мартенситных нержавеющих сталей. Она обладает хорошей коррозионной стойкостью к окислительным кислотам, большинству органических кислот и водным растворам органических солей. Сталь обладает хорошей термической стабильностью, способна сохранять свои механические свойства и стабильность структуры при высоких температурах.
Кованные стержни из инструментальной и матричной стали
форма: кругой прут, Плоская стержень, Квадратная стержень Диапазон спецификаций: Диаметр: φ80~1000mm, толщина: 70~1000mm, ширина: 300~2000mm Тип материала: ● Мартенситная нержавеющая сталь ● осажденная закаленная нержавеющая сталь ● Сталь для горячих штамповок ● Сталь для холодных штамповок ● Сталь для пластмассовых штамповок ● Никелевая легированная сталь Стандарты производства:GB/ASME/ASTM/EN/ISO/технические соглашения и другие.
Гидроэлектротехнические и жаропрочные стали
Типичные марки стали: 13Cr11Ni2W2MoV（13X11H2B2Mф） Сталь 13Cr11Ni2W2MoV относится к мартенситным нержавеющим сталям. Ее химический состав придает ей уникальные свойства. Содержание хрома (Cr) около 11% обеспечивает базовую коррозионную стойкость, позволяя стали противостоять определенной степени окисления и химического воздействия и замедлять скорость ржавления в влажной и соленой среде.
Мартенситная нержавеющая сталь
Типичные марки стали 9Cr18(95Cr18 / 440A), 9Cr18Mo(102Cr17Mo / 440C), 9Cr18MoV(90Cr18MoV /440B ) Все относятся к самой высокой хромовой высокоуглеродистой мартенситной нержавеющей стали, высокой твердости, высокой прочности, хорошей износостойкости, общей обрабатываемости (большая вязкость, быстрое нагревание при обработке), с магнитной и определенной вязкостью; Устойчивость к коррозии улучшилась по сравнению с мартенситной нержавеющей сталью Cr17, а другие характеристики аналогичны характеристикам мартенситной нержавеющей стали Cr17.
Катаная проволока из инструментальной и штамповой стали
Диапазон спецификаций: диаметр φ5.0~15mm Тип материала: ● Мартенситная нержавеющая сталь ● осажденная закаленная нержавеющая сталь ● Никелевая легированная сталь Стандарты производства:GB/ASME/ASTM/EN/ISO/технические соглашения и другие.
Закалка осаждением нержавеющей стали
Типичные марки стали: ASTM A564 S17700 (631, 17-7PH, 07Cr17Ni7Al) 631 сталь является полу-аустенитной осаждающуюсь закаленную нержавеющую сталь. Эта марка стали обладает хорошими металлургическими и производственными характеристиками. В состоянии твердого раствора она сохраняет аустенитную структуру, что облегчает её обработку и формовку. В этом состоянии структура стали является метастабильной, и после настройки и старения можно получить необходимую прочность и вязкость. Уровень прочности может достигать 1600 МПа.
Гидроэлектротехнические и жаропрочные стали
Типичные марки стали: ASTM A276 S41500(04Cr13Ni5Mo, X3CrNiMo 13-4, 1.4313, SUS F6NM) 1.4313 сталь является усовершенствованной версией литой стали CA-6NM и представляет собой сверхнизкоуглеродистую мартенситную нержавеющую сталь. Она обладает хорошей прочностью, вязкостью, свариваемостью и износостойкостью. Эта сталь отличается от высокоуглеродистого мартенсита тем, что укрепляется не за счёт образования карбидов, а за счёт формирования низкоуглеродистого мартенсита с высокой вязкостью и дополнительного легирования никелем и молибденом.
Гидроэлектротехнические и жаропрочные стали
1Mn18Cr18N-Сталь для штамповок немагнитных зажимных колец турбинных генераторов. это особая сталь, специально предназначенная для обечайки гидроэлектростанций. Его состав с высоким содержанием хрома (Cr), мангана (Mn) и азота (N) придает ему превосходную коррозионную стойкость, а также высокую прочность, износостойкость и отсутствие магнитных свойств.
Мартенситная нержавеющая сталь
Типичные марки стали 9Cr18(95Cr18 / 440A), 9Cr18Mo(102Cr17Mo / 440C), 9Cr18MoV(90Cr18MoV /440B ) Все относятся к самой высокой хромовой высокоуглеродистой мартенситной нержавеющей стали, высокой твердости, высокой прочности, хорошей износостойкости, общей обрабатываемости (большая вязкость, быстрое нагревание при обработке), с магнитной и определенной вязкостью; Устойчивость к коррозии улучшилась по сравнению с мартенситной нержавеющей сталью Cr17, а другие характеристики аналогичны характеристикам мартенситной нержавеющей стали Cr17.
Инструментальная сталь и штамповая сталь
Типичные марки стали: ASTM A681 UNS T20813 (H13、1.2344、4Cr5MoSiV1、X40CrMoV5-1) Сталь H13 относится к хромовой горчей формовочной стали, благодаря высокому содержанию хрома обладает высокой прокаливаемостью. При добавлении 1% Mo прокаливаемость улучшается, поэтому крупногабаритные формы также могут подвергаться закалке на воздухе.
Рулонный лист
Диапазон спецификаций: толщина: 4.0~100mm, ширина: 310~2200mm Тип материала: ● Мартенситная нержавеющая сталь ● осажденная закаленная нержавеющая сталь ● Сталь для горячих штамповок ● Сталь для холодных штамповок ● Сталь для пластмассовых штамповок ● Никелевая легированная сталь Стандарты производства:GB/ASME/ASTM/EN/ISO/технические соглашения и другие.
Кованные стержни из инструментальной и матричной стали
форма: кругой прут, Плоская стержень, Квадратная стержень Диапазон спецификаций: Диаметр: φ80~1000mm, толщина: 70~1000mm, ширина: 300~2000mm Тип материала: ● Мартенситная нержавеющая сталь ● осажденная закаленная нержавеющая сталь ● Сталь для горячих штамповок ● Сталь для холодных штамповок ● Сталь для пластмассовых штамповок ● Никелевая легированная сталь Стандарты производства:GB/ASME/ASTM/EN/ISO/технические соглашения и другие.
