Продукция
-
Мартенситная нержавеющая сталь
-
Закалка осаждением нержавеющей стали
-
Рулонный лист
-
Гидроэлектротехнические и жаропрочные стали
-
Катаная проволока из инструментальной и штамповой стали
-
Инструментальная сталь и штамповая сталь
-
Профили специальной формы
-
Закалка осаждением нержавеющей стали
-
Прокатные стержни из инструментальной и матричной стали
-
Кованные стержни из инструментальной и матричной стали
-
Инструментальная сталь и штамповая сталь
-
Гидроэлектротехнические и жаропрочные стали
-
Гидроэлектротехнические и жаропрочные стали
-
Кованные стержни из инструментальной и матричной стали
-
Профили специальной формы
-
Мартенситная нержавеющая сталь
Инструментальная сталь и штамповая сталь
Типичные марки стали:
ASTM A681 UNS T20813 (H13、1.2344、4Cr5MoSiV1、X40CrMoV5-1)
Сталь H13 относится к хромовой горчей формовочной стали, благодаря высокому содержанию хрома обладает высокой прокаливаемостью. При добавлении 1% Mo прокаливаемость улучшается, поэтому крупногабаритные формы также могут подвергаться закалке на воздухе.
Описание
маркер
● Сталь H13 относится к хромовой горчей формовочной стали, благодаря высокому содержанию хрома обладает высокой прокаливаемостью. При добавлении 1% Mo прокаливаемость улучшается, поэтому крупногабаритные формы также могут подвергаться закалке на воздухе. Эта марка стали сохраняет высокую прочность и вязкость от комнатной температуры до 600℃, обладает хорошей стойкостью к термической усталости и является отличной горячей формовочной сталью, сверхвысокопрочной и жаропрочной сталью; обладает хорошими высокотемпературными свойствами, термостойкостью, а также высокотемпературная твердость несколько уступает вольфрамовой горячеработанной формовочной стали, но высокотемпературная вязкость выше, чем у вольфрамо-молибденовой горячеработанной формовочной стали. При средних температурах обладает хорошей стойкостью к окислению и стойкостью к эрозии жидкими металлами.
Области применения
● Литейные формы под давлением: подходит для изготовления литейных форм под давлением для легких сплавов алюминия, магния, цинка и др., таких как используемые в автомобильной, мотоциклетной, электронной промышленности и других отраслях.
● Горячепрессовые формы: используется для изготовления горячепрессовых форм различных металлических материалов, таких как алюминиевые профили и медные трубы.
● Горячекованные фомы: можно использоваться для изготовления горячекованных форм, таких как форм для автомобильных и механических деталей.
● Пластиковые формы: можно использоваться для изготовления пластиковых форм, требующих высокой износостойкости и вязкости, таких как сердечники и полости литьевых форм.
● Высокотемпературные подшипники: благодаря отличным высоким температурным характеристикам и износостойкости, можно использоваться для изготовления подшипников, работающих в условиях высоких температур, например, в аэрокосмической и нефтехимической промышленности,и других отраслях
● Аэрокосмическая область: можно использоваться для изготовления важных компонентов авиационной промышленности, таких как конструкционные детали самолётов и ракет, работающие при температуре 400-500℃.
● Механические свойства при комнатной температуре после термообработки хромовых горячих формовочных сталей, таких как H
| Класс | Термическая обработка/℃ | HRC | σb/MPa | σs/MPa | δ/% | ψ/% | akv/(J/cm²) |
| 4Cr5MoSiV1 | 1000~1040 oil Q,
580~600 T |
48~50 | 1600~1800 | 1400~1500 | 9~12 | 45~50 | 40~50 |
| 4Cr5MoSiV | 980~1030 oil Q,
580~600 T |
48~50 | 1600~1800 | 1400~1500 | 12~14 | 50~52 | 58~62 |
| 4Cr5W2VSi | 1060~1080 oil Q,
580~620 T |
48~52 | 1700~1900 | 1600~1700 | 12~15 | 40~50 | 45~55 |

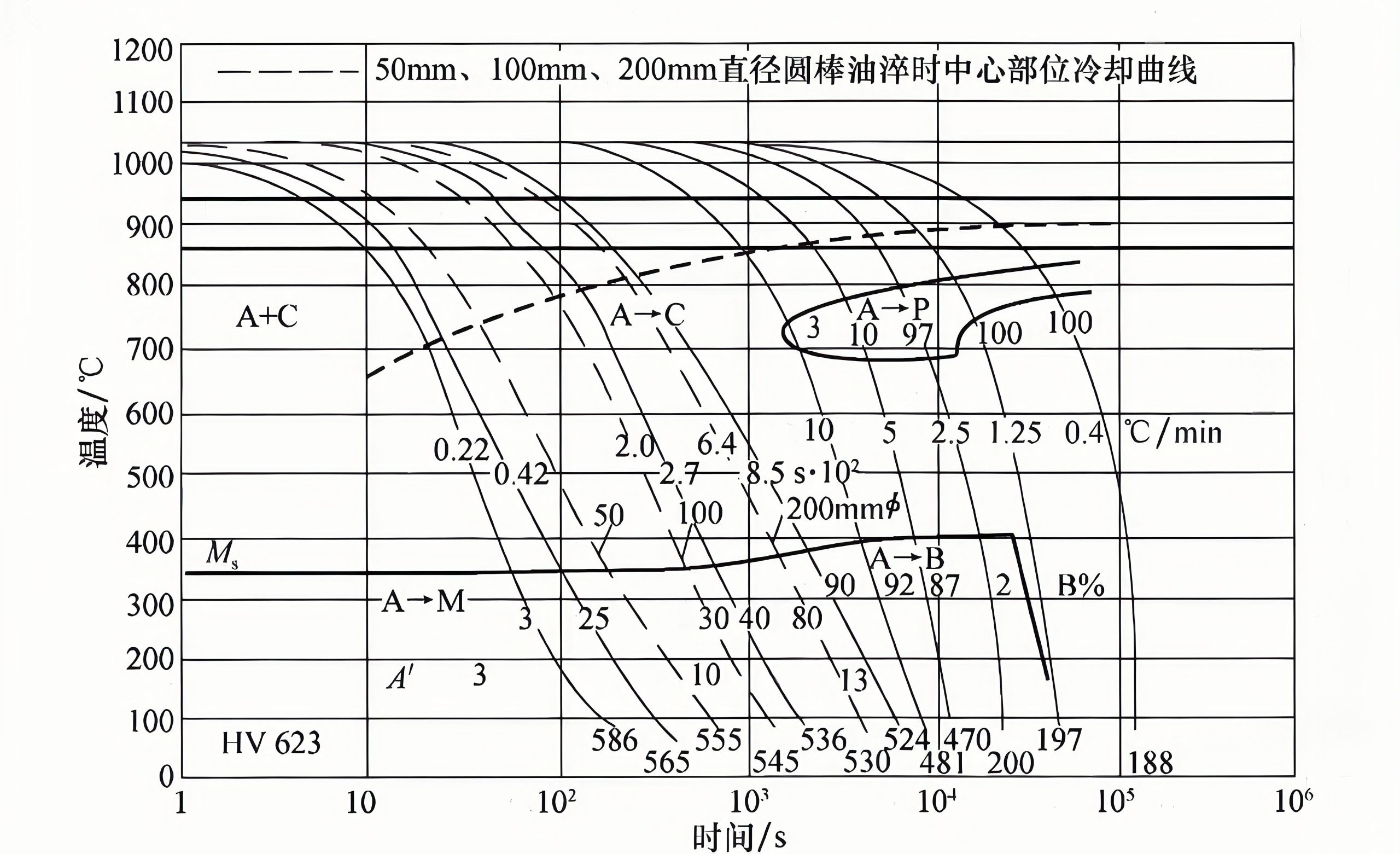

● Изотермическая диаграмма превращения переохлаждённого аустенита для стали H13 и кривая непрерывного превращения переохлаждённого аустенита.

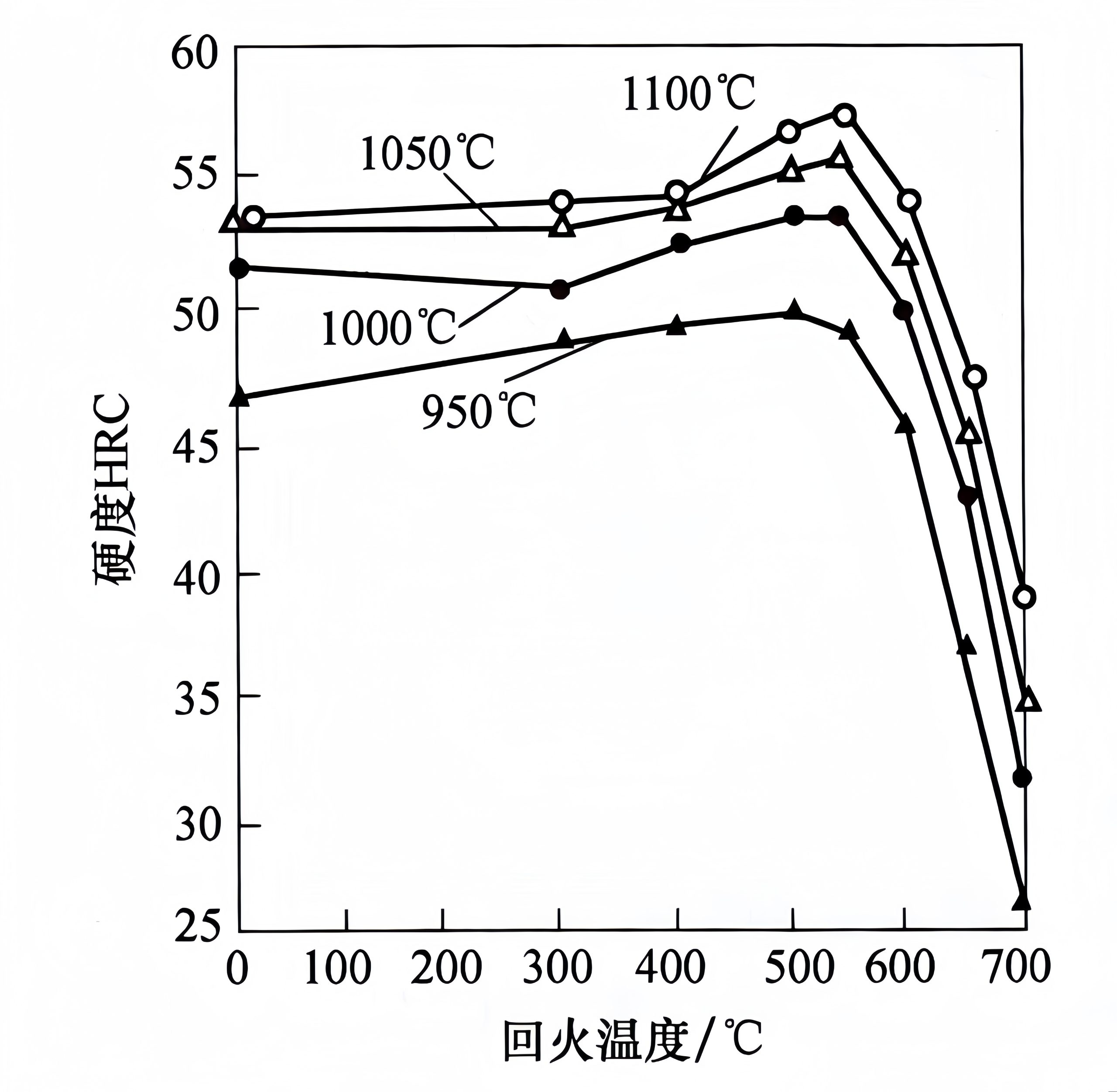

● Зависимость между температурой отпуска и твёрдостью после закалки при различных температурах.

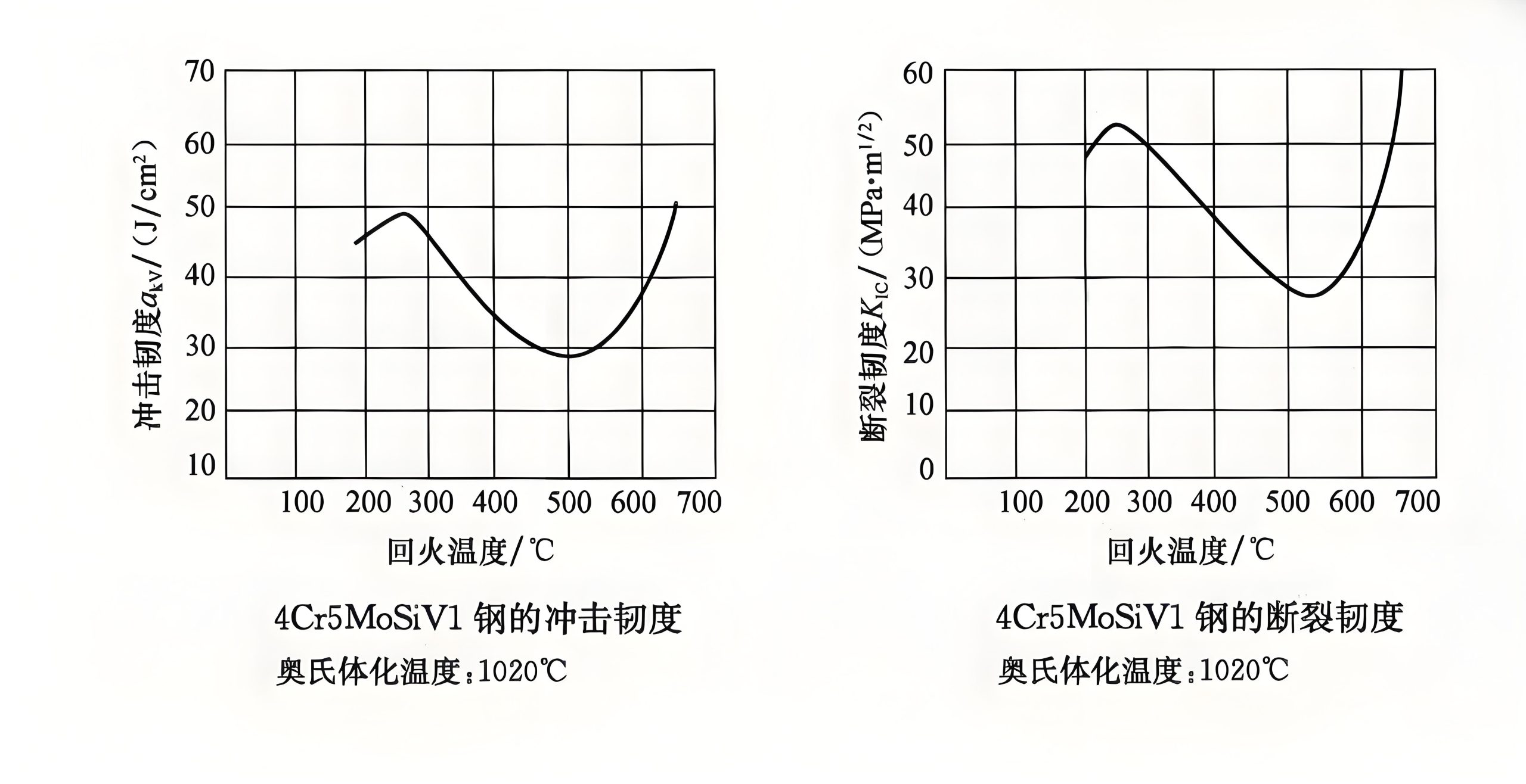

● Зависимость между ударной вязкостью и вязкостью разрушения после закалки и температурой отпуска.
связаться с нами
Сопутствующие популярные продукты
Закалка осаждением нержавеющей стали
Типичные марки стали: ASTM A564 S15500 (XM-12, 15-5PH, 05Cr15Ni5Cu4Nb) 15-5PH сталь представляет собой мартенситную осаждающуюсь закаленную нержавеющую сталь, разработанную на основе 630 (17-4PH). Содержание меди и хрома несколько ниже, а никеля немного выше, чем у стали 630. Помимо высокой прочности, она отличается высокой поперечной вязкостью и хорошей ковкостью. Коррозионная стойкость сопоставима с 630 и наилучшая при состоянии H900. В состоянии A или при старения температурой ≥523°C обладает хорошей стойкостью к коррозионному против стресс-коррозии в морской атмосфере.
Мартенситная нержавеющая сталь
Типичные марки стали 9Cr18(95Cr18 / 440A), 9Cr18Mo(102Cr17Mo / 440C), 9Cr18MoV(90Cr18MoV /440B ) Все относятся к самой высокой хромовой высокоуглеродистой мартенситной нержавеющей стали, высокой твердости, высокой прочности, хорошей износостойкости, общей обрабатываемости (большая вязкость, быстрое нагревание при обработке), с магнитной и определенной вязкостью; Устойчивость к коррозии улучшилась по сравнению с мартенситной нержавеющей сталью Cr17, а другие характеристики аналогичны характеристикам мартенситной нержавеющей стали Cr17.
Кованные стержни из инструментальной и матричной стали
форма: кругой прут, Плоская стержень, Квадратная стержень Диапазон спецификаций: Диаметр: φ80~1000mm, толщина: 70~1000mm, ширина: 300~2000mm Тип материала: ● Мартенситная нержавеющая сталь ● осажденная закаленная нержавеющая сталь ● Сталь для горячих штамповок ● Сталь для холодных штамповок ● Сталь для пластмассовых штамповок ● Никелевая легированная сталь Стандарты производства:GB/ASME/ASTM/EN/ISO/технические соглашения и другие.
Профили специальной формы
Диапазон спецификаций: В соо тветствии с т ехническими требованиям и. Тип материала: ● Мартенситная нержавеющая сталь ● осажденная закаленная нержавеющая сталь ● Сталь для горячих штамповок ● Сталь для холодных штамповок ● Сталь для пластмассовых штамповок ● Никелевая легированная сталь
Гидроэлектротехнические и жаропрочные стали
Типичные марки стали: 13Cr11Ni2W2MoV（13X11H2B2Mф） Сталь 13Cr11Ni2W2MoV относится к мартенситным нержавеющим сталям. Ее химический состав придает ей уникальные свойства. Содержание хрома (Cr) около 11% обеспечивает базовую коррозионную стойкость, позволяя стали противостоять определенной степени окисления и химического воздействия и замедлять скорость ржавления в влажной и соленой среде.
Прокатные стержни из инструментальной и матричной стали
форма: кругой прут, Шестигранная стержень, Плоская стержень, Квадратная стержень Диапазон спецификаций: Диаметр: φ16~130mm, Длина противоположной стороны: 16~130mm, толщина: 10~80mm, ширина: 310~610mm Тип материала: ● Мартенситная нержавеющая сталь ● осажденная закаленная нержавеющая сталь ● Сталь для горячих штамповок ● Сталь для холодных штамповок ● Сталь для пластмассовых штамповок ● Никелевая легированная сталь Стандарты производства:GB/ASME/ASTM/EN/ISO/технические соглашения и другие.
Рулонный лист
Диапазон спецификаций: толщина: 4.0~100mm, ширина: 310~2200mm Тип материала: ● Мартенситная нержавеющая сталь ● осажденная закаленная нержавеющая сталь ● Сталь для горячих штамповок ● Сталь для холодных штамповок ● Сталь для пластмассовых штамповок ● Никелевая легированная сталь Стандарты производства:GB/ASME/ASTM/EN/ISO/технические соглашения и другие.
Закалка осаждением нержавеющей стали
Типичные марки стали: ASTM A564 S17700 (631, 17-7PH, 07Cr17Ni7Al) 631 сталь является полу-аустенитной осаждающуюсь закаленную нержавеющую сталь. Эта марка стали обладает хорошими металлургическими и производственными характеристиками. В состоянии твердого раствора она сохраняет аустенитную структуру, что облегчает её обработку и формовку. В этом состоянии структура стали является метастабильной, и после настройки и старения можно получить необходимую прочность и вязкость. Уровень прочности может достигать 1600 МПа.
Гидроэлектротехнические и жаропрочные стали
Типичные марки стали: ASTM A276 S41500(04Cr13Ni5Mo, X3CrNiMo 13-4, 1.4313, SUS F6NM) 1.4313 сталь является усовершенствованной версией литой стали CA-6NM и представляет собой сверхнизкоуглеродистую мартенситную нержавеющую сталь. Она обладает хорошей прочностью, вязкостью, свариваемостью и износостойкостью. Эта сталь отличается от высокоуглеродистого мартенсита тем, что укрепляется не за счёт образования карбидов, а за счёт формирования низкоуглеродистого мартенсита с высокой вязкостью и дополнительного легирования никелем и молибденом.
Профили специальной формы
Диапазон спецификаций: В соо тветствии с т ехническими требованиям и. Тип материала: ● Мартенситная нержавеющая сталь ● осажденная закаленная нержавеющая сталь ● Сталь для горячих штамповок ● Сталь для холодных штамповок ● Сталь для пластмассовых штамповок ● Никелевая легированная сталь
Прокатные стержни из инструментальной и матричной стали
форма: кругой прут, Шестигранная стержень, Плоская стержень, Квадратная стержень Диапазон спецификаций: Диаметр: φ16~130mm, Длина противоположной стороны: 16~130mm, толщина: 10~80mm, ширина: 310~610mm Тип материала: ● Мартенситная нержавеющая сталь ● осажденная закаленная нержавеющая сталь ● Сталь для горячих штамповок ● Сталь для холодных штамповок ● Сталь для пластмассовых штамповок ● Никелевая легированная сталь Стандарты производства:GB/ASME/ASTM/EN/ISO/технические соглашения и другие.
Кованные стержни из инструментальной и матричной стали
форма: кругой прут, Плоская стержень, Квадратная стержень Диапазон спецификаций: Диаметр: φ80~1000mm, толщина: 70~1000mm, ширина: 300~2000mm Тип материала: ● Мартенситная нержавеющая сталь ● осажденная закаленная нержавеющая сталь ● Сталь для горячих штамповок ● Сталь для холодных штамповок ● Сталь для пластмассовых штамповок ● Никелевая легированная сталь Стандарты производства:GB/ASME/ASTM/EN/ISO/технические соглашения и другие.
Мартенситная нержавеющая сталь
Типичные марки стали 9Cr18(95Cr18 / 440A), 9Cr18Mo(102Cr17Mo / 440C), 9Cr18MoV(90Cr18MoV /440B ) Все относятся к самой высокой хромовой высокоуглеродистой мартенситной нержавеющей стали, высокой твердости, высокой прочности, хорошей износостойкости, общей обрабатываемости (большая вязкость, быстрое нагревание при обработке), с магнитной и определенной вязкостью; Устойчивость к коррозии улучшилась по сравнению с мартенситной нержавеющей сталью Cr17, а другие характеристики аналогичны характеристикам мартенситной нержавеющей стали Cr17.
Гидроэлектротехнические и жаропрочные стали
1Mn18Cr18N-Сталь для штамповок немагнитных зажимных колец турбинных генераторов. это особая сталь, специально предназначенная для обечайки гидроэлектростанций. Его состав с высоким содержанием хрома (Cr), мангана (Mn) и азота (N) придает ему превосходную коррозионную стойкость, а также высокую прочность, износостойкость и отсутствие магнитных свойств.
Закалка осаждением нержавеющей стали
Типичные марки стали: ASTM A564 UNS S17400 (630, 17-4PH, 05Cr17Ni4Cu4Nb) 630 сталь — это мартенситная осаждающаяся закаленная нержавеющая сталь, прочность которой можно регулировать путем изменения технологии термообработки. Основные механизмы упрочнения — это мартенситная фазовая трансформация и осаждение, возникающее в процессе старения. Благодаря низкому содержанию углерода, высокому содержанию хрома и наличию меди, эта сталь обладает хорошей коррозионной стойкостью, высокой стабильностью при повышенных температурах и сильной усталостной коррозионной стойкостью. Она легко обрабатывается, но сложна для глубокой холодной формовки.
Катаная проволока из инструментальной и штамповой стали
Диапазон спецификаций: диаметр φ5.0~15mm Тип материала: ● Мартенситная нержавеющая сталь ● осажденная закаленная нержавеющая сталь ● Никелевая легированная сталь Стандарты производства:GB/ASME/ASTM/EN/ISO/технические соглашения и другие.
